General

• Topología: On Line
• Potencia VA/Watts: 10.000VA / 10.000W
• Factor Potencia Salida: 1

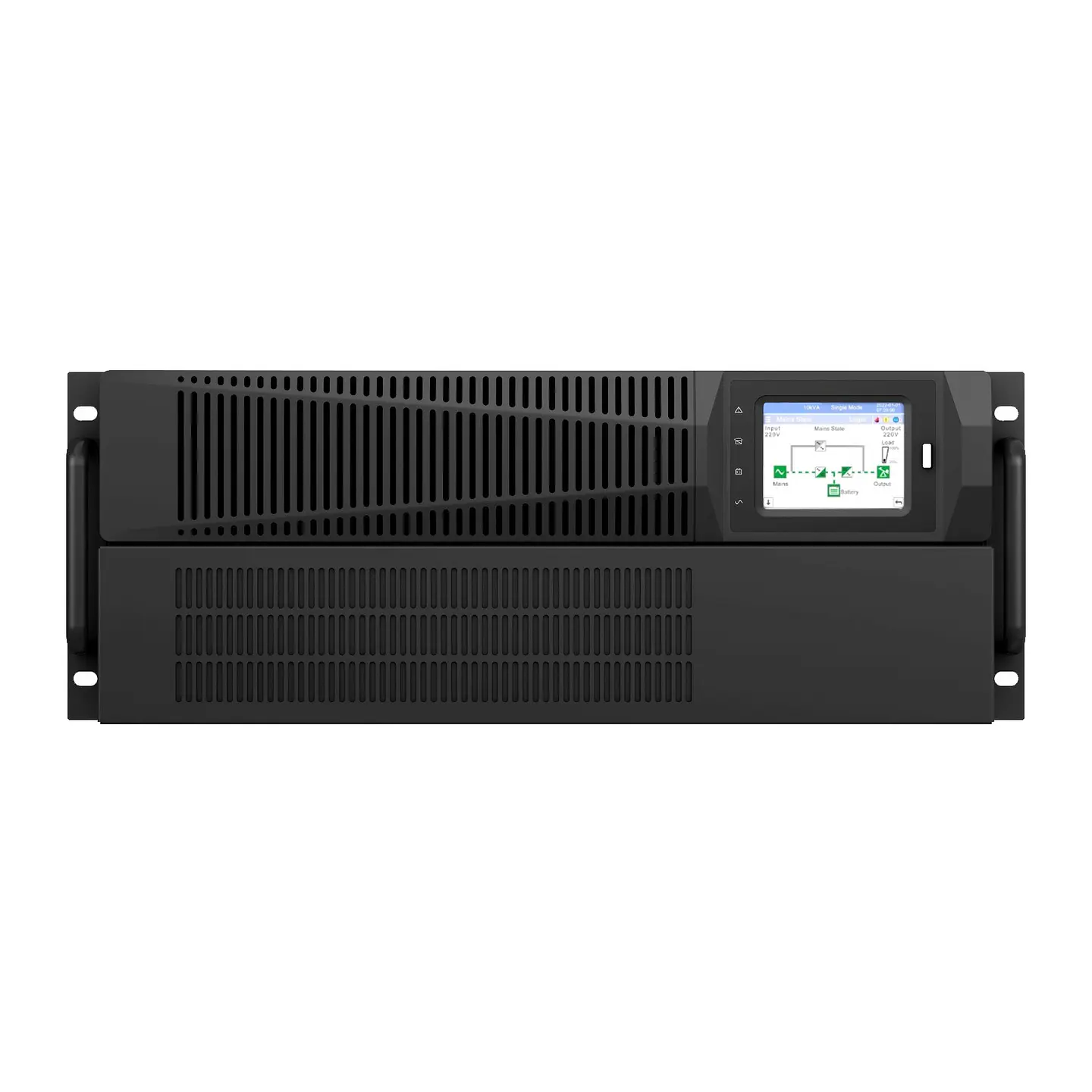

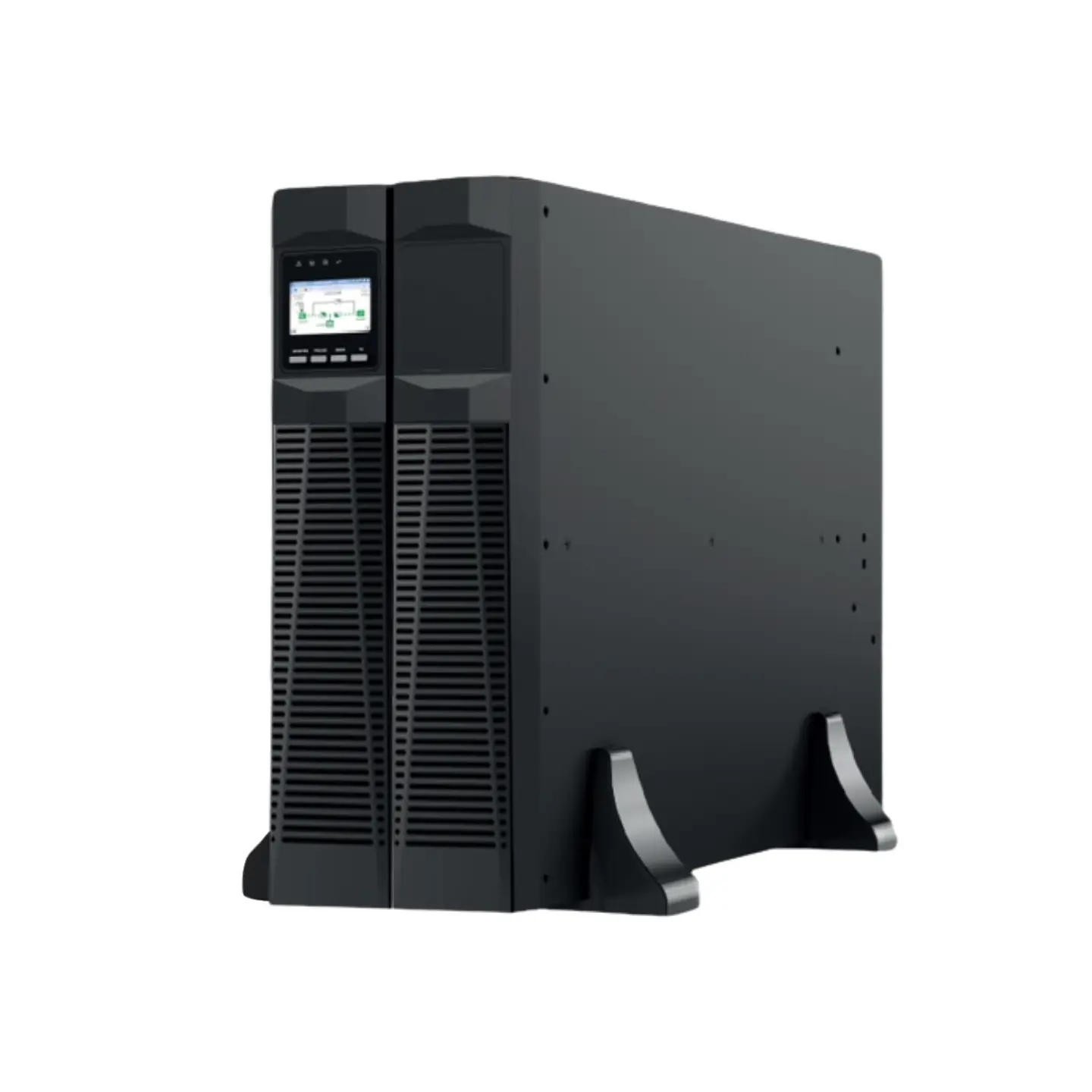

• Formato: Rack y Torre
• Espacio en Rack: 4U
• Panel: LCD

Entrada

• Voltaje nominal: 208/220/230 (Por defecto)/240 Vac
• Rango Voltaje: 110 ~300 Vac
• Rango Voltaje (Modo Bypass): Máx. voltaje: 208/220V: +25% (opcional +10%, +15%+20), 230V: +20% (opcional +10%,+15%), 240V: +15% (opcional +10%). Mín. Voltaje: -45% (opcional -10%, -20%, -30%)
• Rango Frecuencia modo operación: 50-60Hz ±0,1%
• Rango Frecuencia modo Bypass: ±10%
• Rango Frecuencia Modo ECO: Igual que en modo Bypass
• Distorsión Armónica (TDHi): ≤1% (100% carga lineal) ≤3% (100% carga no lineal)
• Factor de Potencia: ≤0,99 @ voltaje nominal (100% carga)

Salida

• Voltaje: 208/220/230 (Por defecto)/240 Vac
• Regulación de Voltaje: ±1%
• Frecuencia (Modo en línea): 47~53Hz o 57~63Hz
• Frecuencia (Modo Batería): 50/60Hz ±0,1Hz
• Factor de Cresta: 3:1
• Forma de Onda: Sinusoidal pura
• Distorsión Armónica (TDHv): ≤1% THD (carga lineal) ≤3% THD (carga no lineal)
• Eficiencia: >95% Modo AC, >98,8% Modo ECO
• Tiempo de Transferencia: 0ms

Baterías

• Baterías Internas: Incluye 16 baterías 12V/9Ah
• Tipo Baterías: Plomo Ácido selladas (libre Mantenimiento)
• Tiempo de recarga: 4 horas (para 90% de capacidad)
• Cargador: 1,35A por defecto. (12A, 15A Opcional)
• Voltaje: 192Vdc

Protección sobrecarga

• Modo en línea: Carga ≤110%: últimos 60min, ≤125%: últimos 10min, ≤150%: último 1min, >150%: Pasa al Modo Bypass inmediatamente
• Modo Bypass: 40A (Breaker de Entrada)

Conexión y Administración

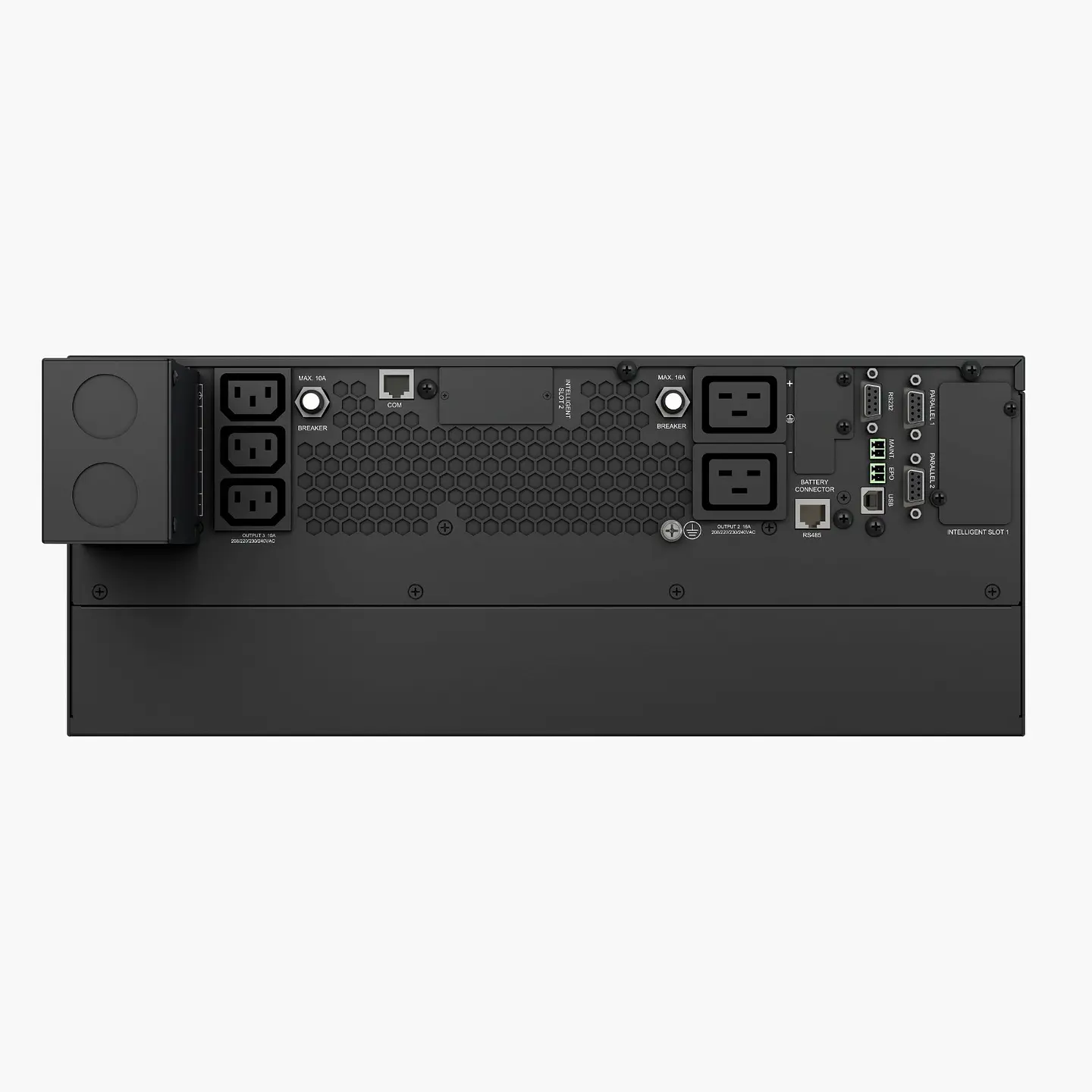

• Puerto Comunicación: USB, RS232, Tarjeta SNMP (Opcional)
• Interfaces de comunicación: Software de monitoreo y Shutdown

Condiciones Ambientales

• Rango de Humedad: 0-95% (sin condensación)
• Temperatura de operación/Almacenamiento: 0 ~ 40 / -25 ~ 55
• Altitud: <1000m
• Nivel del Ruido: 45 dB a 1 metro

Características Físicas

• Peso neto UPS: 67 kg
• Tamaño Neto UPS (mm): 440 × 621,5 × 175 (4U)

Seguridad y EMC

• Seguridad: IEC 62040-1: 2019 + A11:2021
• EMC: IEC 62040-2: 2016, EN IEC 62040-2: 2018, C2

Soporte

• Garantía: 3 años UPS, 2 años baterías
