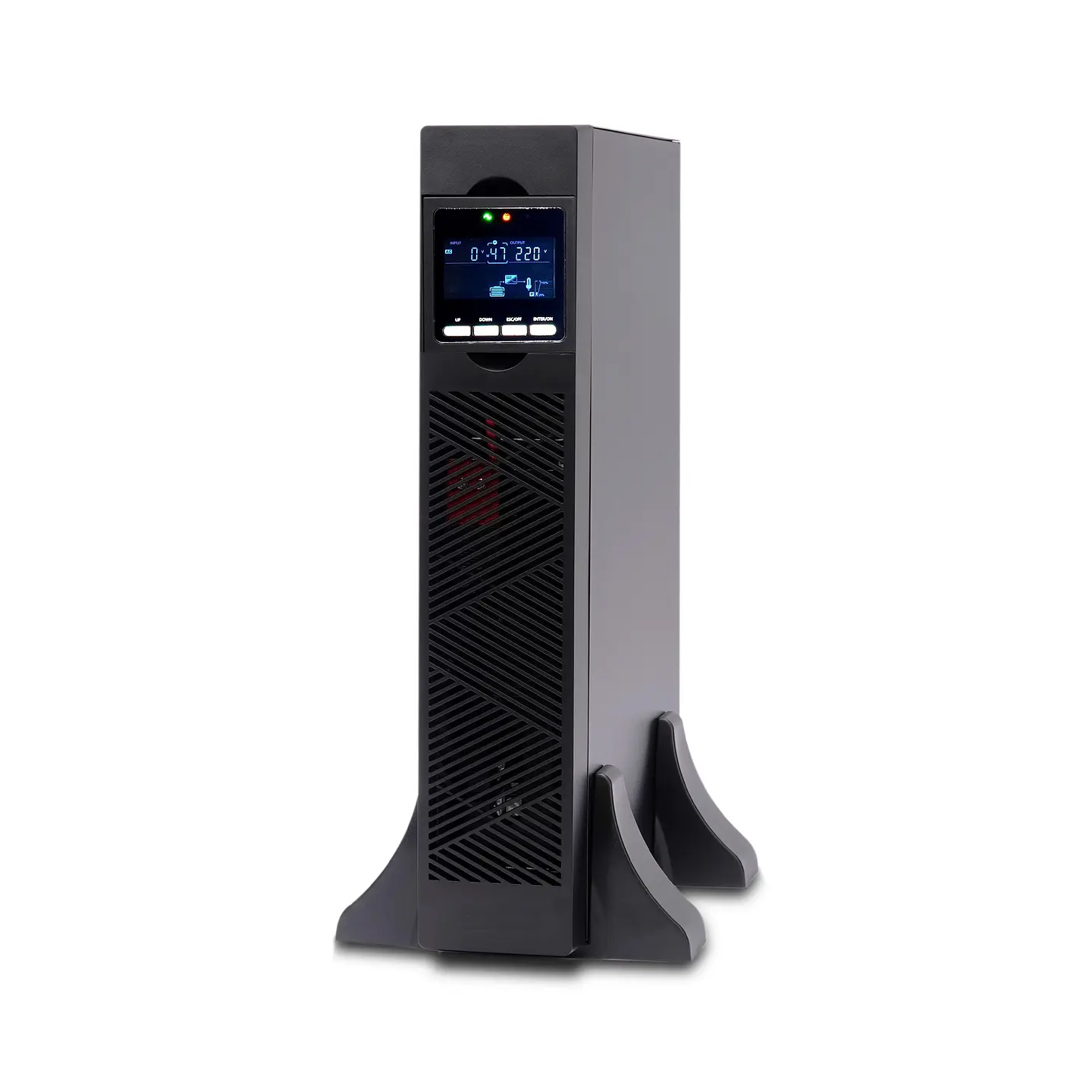

El UPS ESOL RTH 1kVA es un sistema de alimentación ininterrumpida de topología online doble conversión, diseñado para proteger equipos críticos frente a cortes de energía, fluctuaciones de voltaje y perturbaciones eléctricas.

Su diseño Rack/Torre convertible de 2U, salida de onda sinusoidal pura y posibilidad de expansión mediante banco de baterías externo lo convierten en una solución ideal para servidores, telecomunicaciones, redes y aplicaciones empresariales.

⚡ Especificaciones Técnicas

Parámetros generales

• Modelo: ESOLRTH1KVA
• Topología: Online doble conversión
• Potencia: 1000 VA / 900 W
• Factor de potencia de salida: 0.9
• Formato: Rack / Torre
• Espacio en rack: 2U
• Panel: LCD multifunción

Entrada

Parámetros eléctricos

• Voltaje nominal:
  • 200 / 208 / 220 / 230 / 240 VAC
• Rango de voltaje:
  • 55 ~ 150 VAC o 110 ~ 300 VAC @ 60% de carga
  • 80 ~ 145 VAC o 160 ~ 300 VAC @ 100% de carga
• Frecuencia:
  • 40 ~ 70 Hz (detección automática)
• Factor de potencia:
  • ≥ 0.99 @ carga nominal

Salida

Parámetros eléctricos

• Voltaje:
  • 200 / 208 / 220 / 230 / 240 VAC
• Regulación de voltaje:
  • ±1%
• Frecuencia sincronizada:
  • 45 ~ 55 Hz
  • 56 ~ 64 Hz
• Frecuencia modo batería:
  • 50 / 60 Hz ±0.1 Hz
• Forma de onda:
  • Sinusoidal pura
• Factor de cresta:
  • 3:1

Distorsión armónica (THDv)

• ≤3% THD (carga lineal)
• ≤6% THD (carga no lineal)

Eficiencia

• 88% en modo AC

Tiempo de transferencia

• Operación → batería:
  • 0 ms
• Inversor → bypass:
  • 4 ms

Baterías internas

Configuración

• 3 baterías de 12V / 9Ah

Tipo

• Plomo ácido selladas (VRLA)
• Libre mantenimiento

Voltaje de carga

• 41.1 VDC ±1%

Corriente de carga

• 1 A

Tiempo de recarga

• 90% de capacidad en aproximadamente 4 horas

Banco de baterías adicional

Modelo

• En proceso

Configuración

• 6 baterías de 12V / 9Ah

Voltaje

• 36 VDC

Beneficio

• Permite ampliar significativamente la autonomía del UPS.

Comunicación y monitoreo

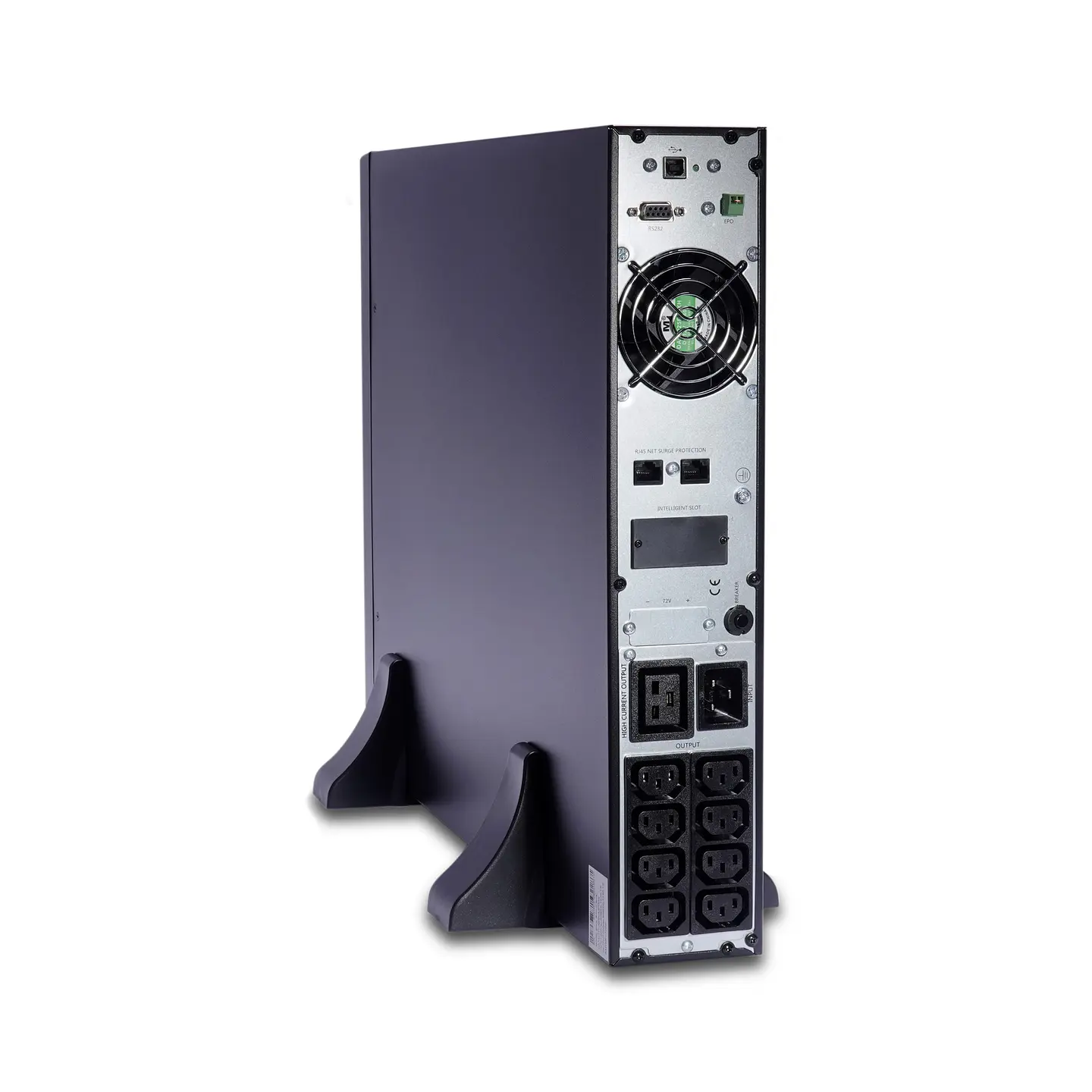

Puertos

• USB
• RS232

Opcionales

• Tarjeta SNMP
• Tarjeta de relé

Funciones

• Monitoreo remoto
• Software de administración y apagado automático (Shutdown)

Condiciones ambientales

Temperatura

• Operación:
  • 0°C a 40°C
• Almacenamiento:
  • -25°C a 55°C

Humedad

• 20% ~ 90% RH
• Sin condensación

Altitud máxima

• <1500 m

Nivel de ruido

• <50 dB (a 1 metro)

Características físicas

Dimensiones

• 440 × 460 × 86.5 mm

Peso

• 16.2 kg

Normativas

Seguridad

• IEC/EN62040-1
• IEC/EN60950-1

Compatibilidad electromagnética (EMC)

• IEC/EN62040-2
• IEC61000-4-2
• IEC61000-4-3
• IEC61000-4-4
• IEC61000-4-5
• IEC61000-4-6
• IEC61000-4-8

Garantía

• UPS: 3 años
• Baterías: 2 años

Aplicaciones

• Servidores y racks de comunicaciones
• Equipos de red
• Sistemas de videovigilancia
• Equipos médicos básicos
• Telecomunicaciones
• Infraestructura TI

Ventajas principales

• Tecnología Online doble conversión
• Formato Rack/Torre 2U
• Onda sinusoidal pura
• Amplio rango de entrada
• Compatible con monitoreo SNMP
• Banco de baterías expandible
• Cero tiempo de transferencia
