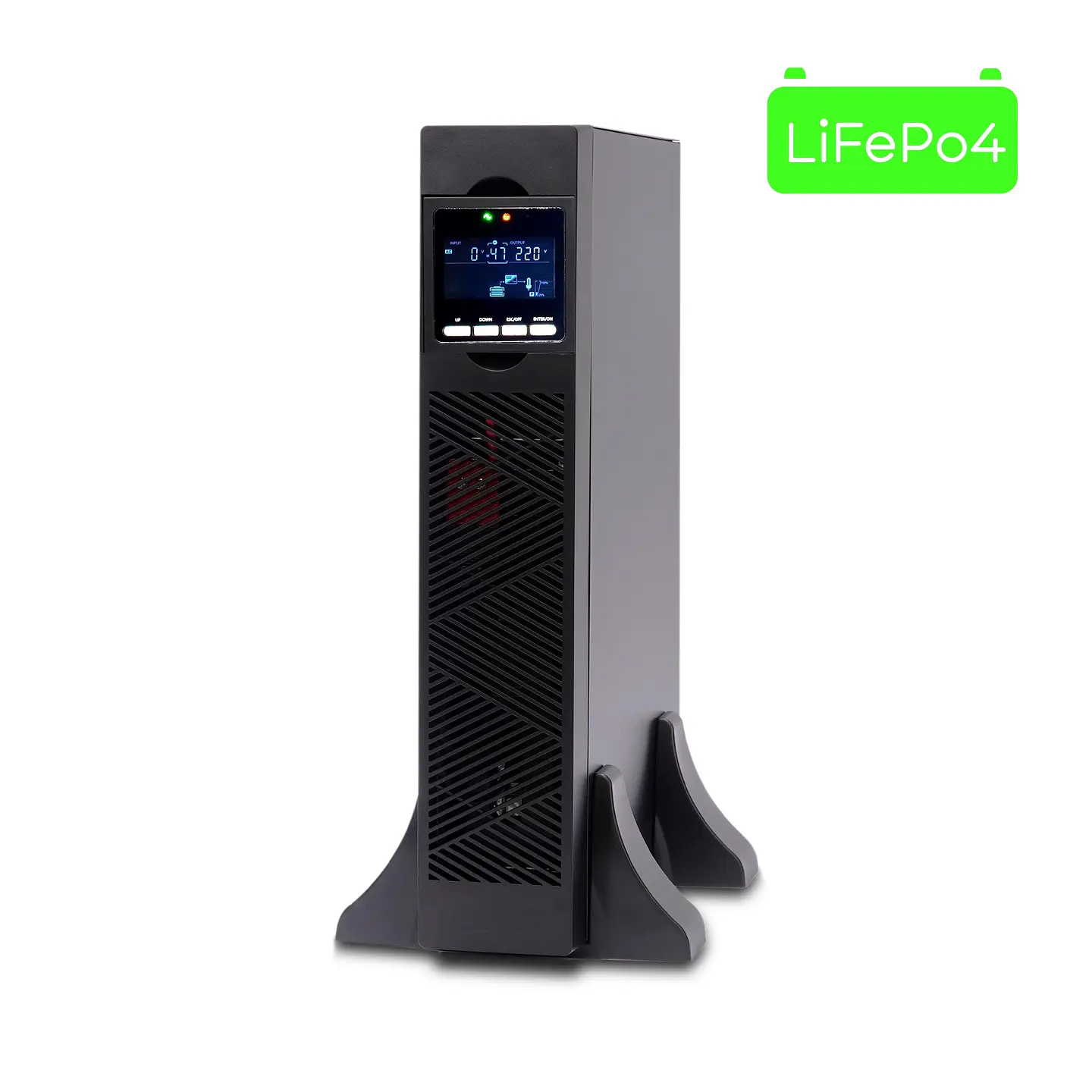

UPS de alta eficiencia con tecnología online doble conversión, diseñado para proteger cargas críticas con energía continua, estable y sin interrupciones.

Incorpora baterías de litio LiFePO₄, mayor vida útil, menor mantenimiento y formato rack/torre convertible, ideal para data center, telecomunicaciones y sistemas críticos.

Especificaciones Técnicas

Parámetros generales

• Topología: Online doble conversión
• Potencia: 10.000 VA / 10.000 W
• Factor de potencia salida: 1.0
• Formato: Rack / Torre
• Configuración rack: 4U (2U UPS + 2U baterías)
• Panel: LCD
• Código producto: UPSRTHCPROLI10KVA

Entrada

• Voltaje nominal: 208 / 220 / 230 / 240 V AC
• Rango de voltaje: 110 – 300 V AC
• Rango voltaje bypass:
  • 220V: +25% (configurable)
  • 230V: +20%
  • 240V: +15%
  • Mínimo: -45% (configurable)
• Frecuencia: 40 – 70 Hz
• Frecuencia modo bypass: ±10%
• Frecuencia modo ECO: igual a bypass
• Distorsión armónica THDi:
  • ≤2% (carga lineal)
  • ≤5% (carga no lineal)
• Factor de potencia entrada: ≥0.99

Salida

• Voltaje: 208 / 220 / 230 / 240 V AC
• Regulación de voltaje: ±1%
• Frecuencia modo línea: 47–53 Hz / 57–63 Hz
• Frecuencia modo batería: 50 / 60 Hz ±0.1 Hz
• Forma de onda: Senoidal pura
• Factor de cresta: 3:1
• Distorsión armónica THDv:
  • ≤2% (carga lineal)
  • ≤2% (carga no lineal)
• Tiempo de transferencia: 0 ms
• Eficiencia: >95.5%

Baterías

• Tipo: Litio LiFePO₄ (rackeables)
• Voltaje banco: 192 VDC
• Cargador: 15 A

Protección

Modo online:

• ≤110%: 10 min
• ≤130%: 1 min
• ≤150%: 3 seg
• 150%: transferencia inmediata a bypass


Modo bypass:

• Protección mediante breaker de entrada (40 A)

Conectividad y monitoreo

• Puertos: USB, RS232
• Opcionales:
  • Tarjeta SNMP
  • Tarjeta de paralelismo
  • Tarjeta relé
• Funciones:
  • Monitoreo remoto
  • Software de shutdown

Condiciones ambientales

• Temperatura operación: 0°C a 40°C
• Temperatura almacenamiento: -25°C a 55°C
• Humedad: 0 – 90% (sin condensación)
• Altitud: <1500 m
• Nivel de ruido: 46 dB (a 1 m)

Especificaciones físicas

• Dimensiones UPS (2U): 625 × 440 × 88 mm
• Peso UPS: 17 kg
• Configuración total: 4U (incluye banco de baterías)

Normativas

• Seguridad:
  • IEC/EN62040-1
  • IEC/EN60950-1
• EMC:
  • IEC/EN62040-2
  • IEC61000-4-2 / 3 / 4 / 5 / 6 / 8

Garantía

• UPS: 3 años
• Baterías: 2 años

Aplicaciones

• Data center
• Servidores
• Telecomunicaciones
• Redes TI
• Sistemas críticos
