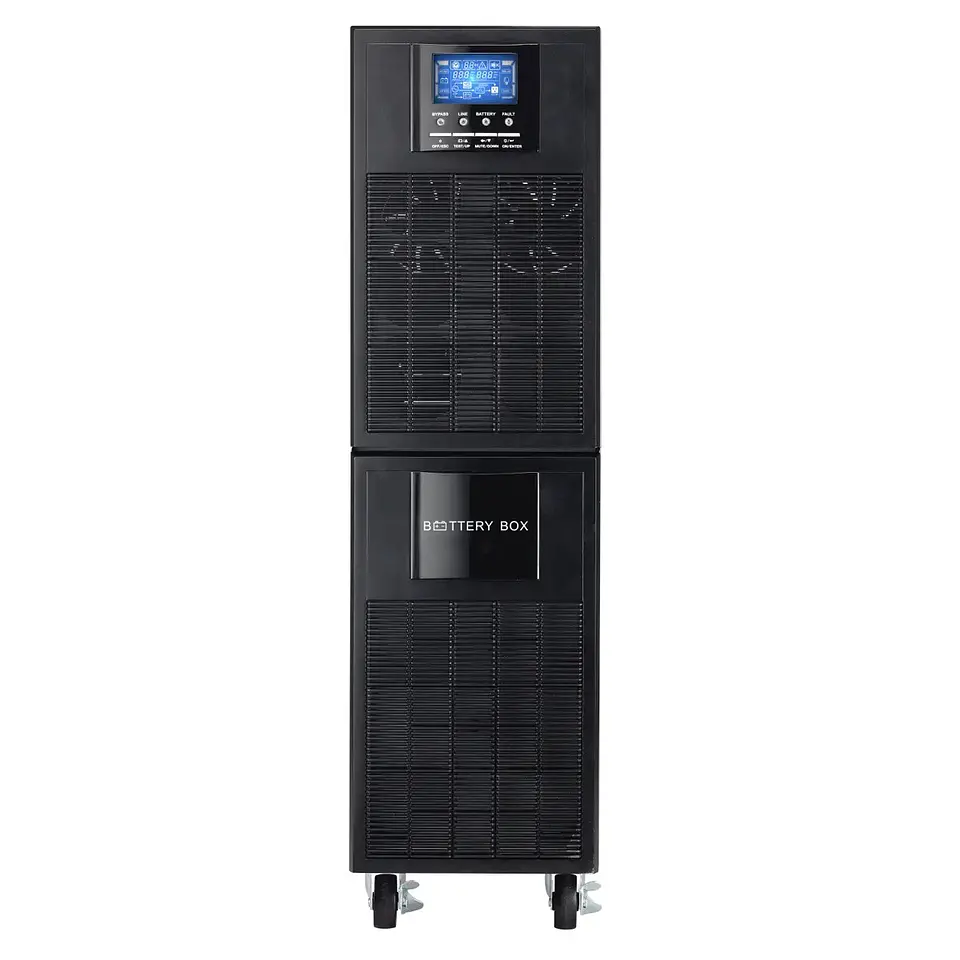

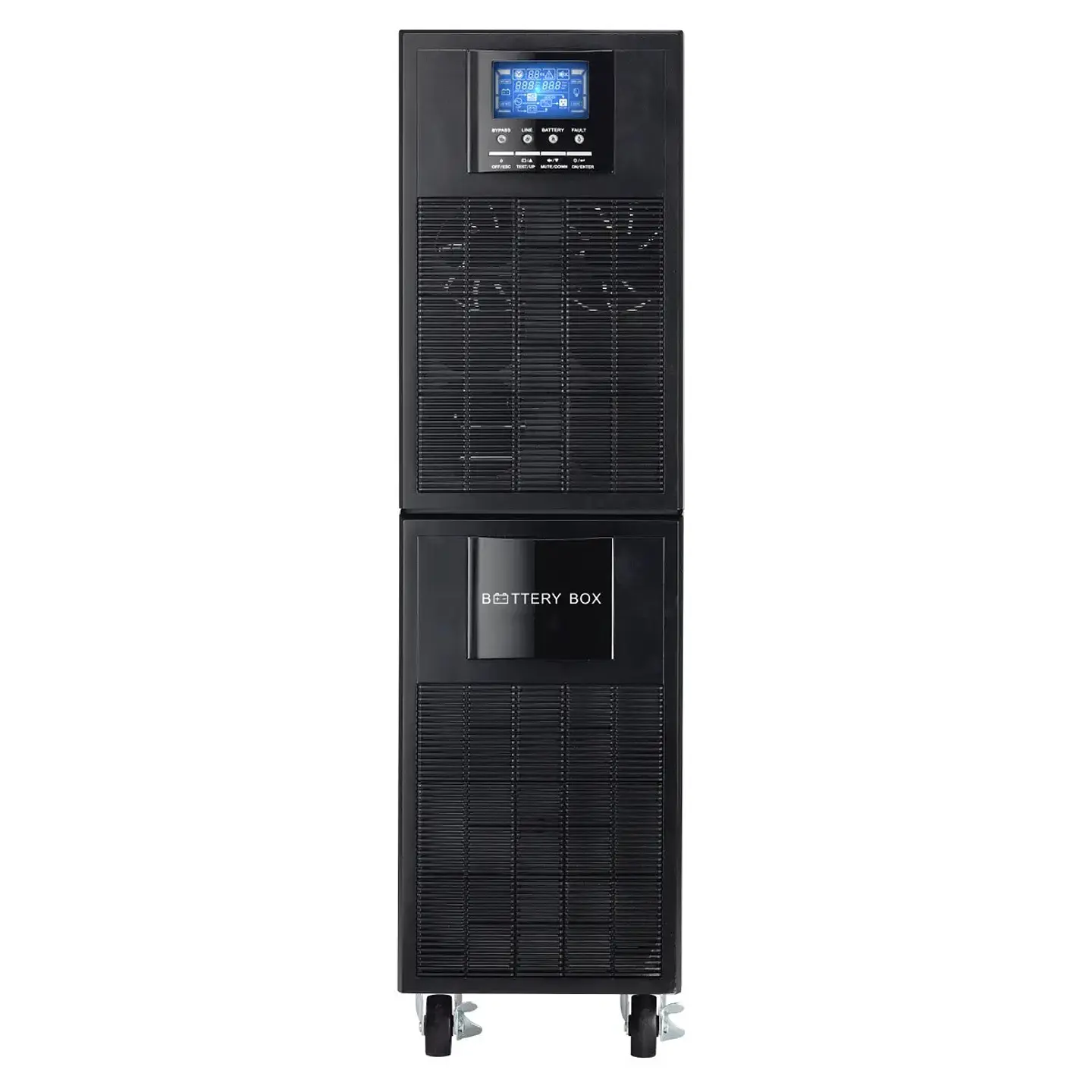

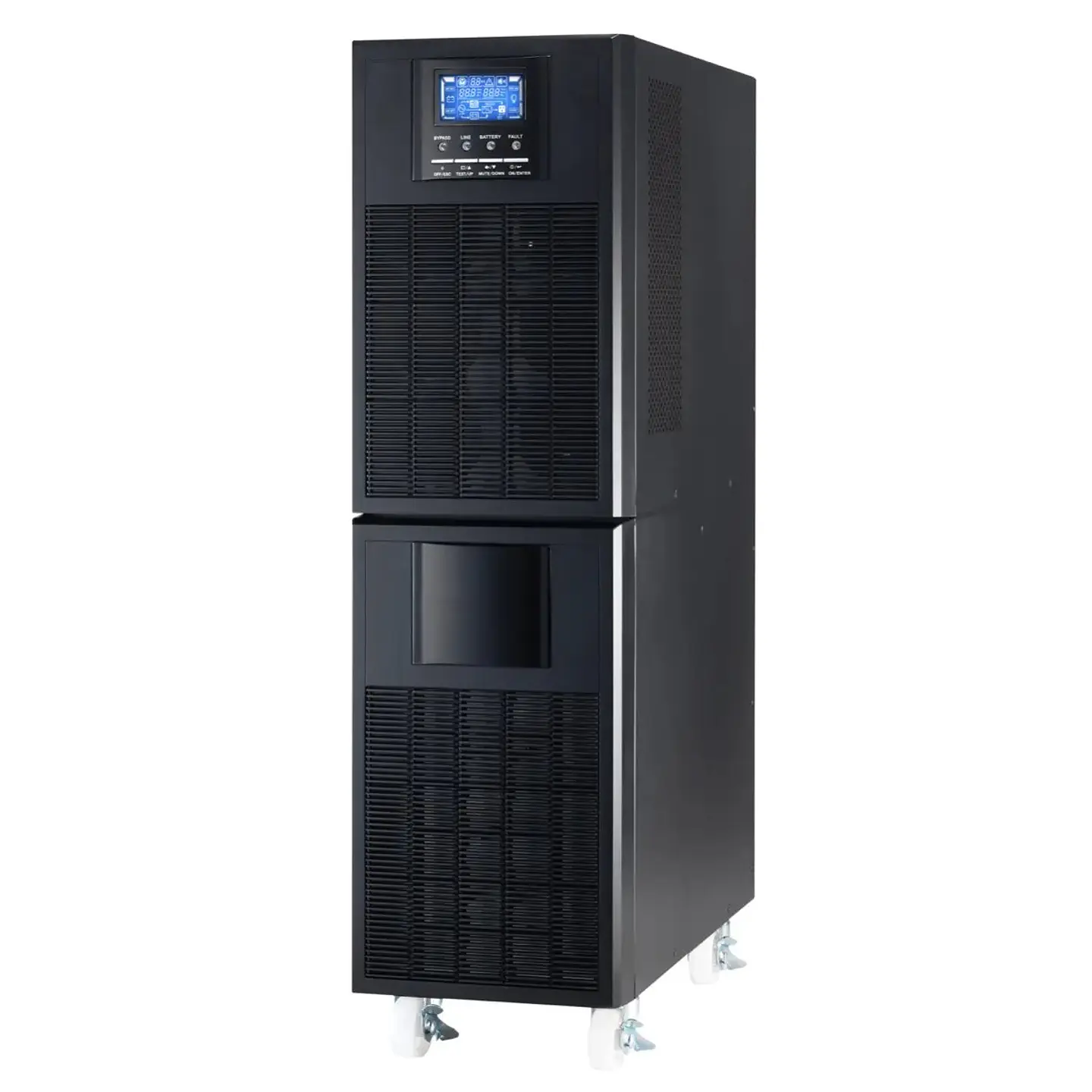

El UPS-WPT6000 es un sistema de alimentación ininterrumpida de topología online doble conversión, diseñado para proteger equipos críticos frente a cortes eléctricos, variaciones de voltaje, ruido eléctrico y perturbaciones de la red.

Gracias a su salida de onda sinusoidal pura, cero tiempo de transferencia y amplio rango de entrada, entrega energía estable y continua para aplicaciones profesionales, industriales y de TI.

Especificaciones Técnicas

Parámetros generales

• Modelo: UPS-WPT6000
• Topología: Online doble conversión
• Potencia máxima: 6000 VA / 5400 W

Entrada

Conexión

• Interfaces: Terminales L, N y PE

Parámetros eléctricos

• Voltaje nominal: 208 / 220 / 230 / 240 V AC
• Rango de voltaje:
  • 110 ~ 300 V AC (50% carga)
  • 176 ~ 300 V AC (100% carga)
• Frecuencia nominal:
  • 50 / 60 Hz (detección automática)
• Rango de frecuencia:
  • 46 ~ 54 Hz (50 Hz)
  • 56 ~ 64 Hz (60 Hz)

Salida

Conexiones

• Terminales: L, N y PE
• 1 puerto USB-B para monitoreo UPS
• 1 puerto RS232 para monitoreo UPS

Parámetros eléctricos

• Voltaje nominal: 208 / 220 / 230 / 240 V AC
• Regulación de voltaje: ±1%
• Frecuencia sincronizada:
  • 46 ~ 54 Hz (50 Hz)
  • 56 ~ 64 Hz (60 Hz)
• Frecuencia modo batería:
  • 50 / 60 Hz ±0.1 Hz
• Factor de cresta: 3:1
• Forma de onda: Sinusoidal pura

Distorsión armónica

• ≤3% THD (carga lineal)
• ≤5% THD (carga no lineal)

Tiempo de transferencia

• CA → batería: 0 ms
• Batería → bypass: 0 ms

Eficiencia

• Modo CA: 92%
• Modo batería: 90%

Baterías

Configuración

• Baterías incorporadas: Sí
• Tipo:
  • 16 baterías AGM 12V 9Ah conectadas en serie
• Voltaje de carga:
  • 218.4 VDC ±1%
• Corriente de carga:
  • 1A / 2A ajustable
• Tiempo típico de carga:
  • 90% en 9 horas

Pantalla y alarmas

Pantalla LCD

Visualización de:

• Voltaje y frecuencia de entrada
• Voltaje y frecuencia de salida
• Estado de batería
• Nivel de carga
• Estado del UPS
• Tiempo de respaldo aproximado

Alarmas

• Modo batería:
  • 1 pitido cada 4 segundos
• Batería baja:
  • 1 pitido por segundo
• Sobrecarga:
  • 2 pitidos por segundo
• Falla del sistema:
  • Sonido continuo

Condiciones ambientales

• Temperatura operación:
  • 0°C ~ 40°C
• Humedad:
  • 0 – 95% RH (sin condensación)
• Nivel de ruido:
  • <55 dB

Características físicas

• Dimensiones:
  • 369 × 190 × 688 mm
• Peso neto:
  • 61 kg

Aplicaciones

• Servidores y redes TI
• Equipos médicos
• Telecomunicaciones
• Sistemas industriales
• Equipos críticos sensibles
