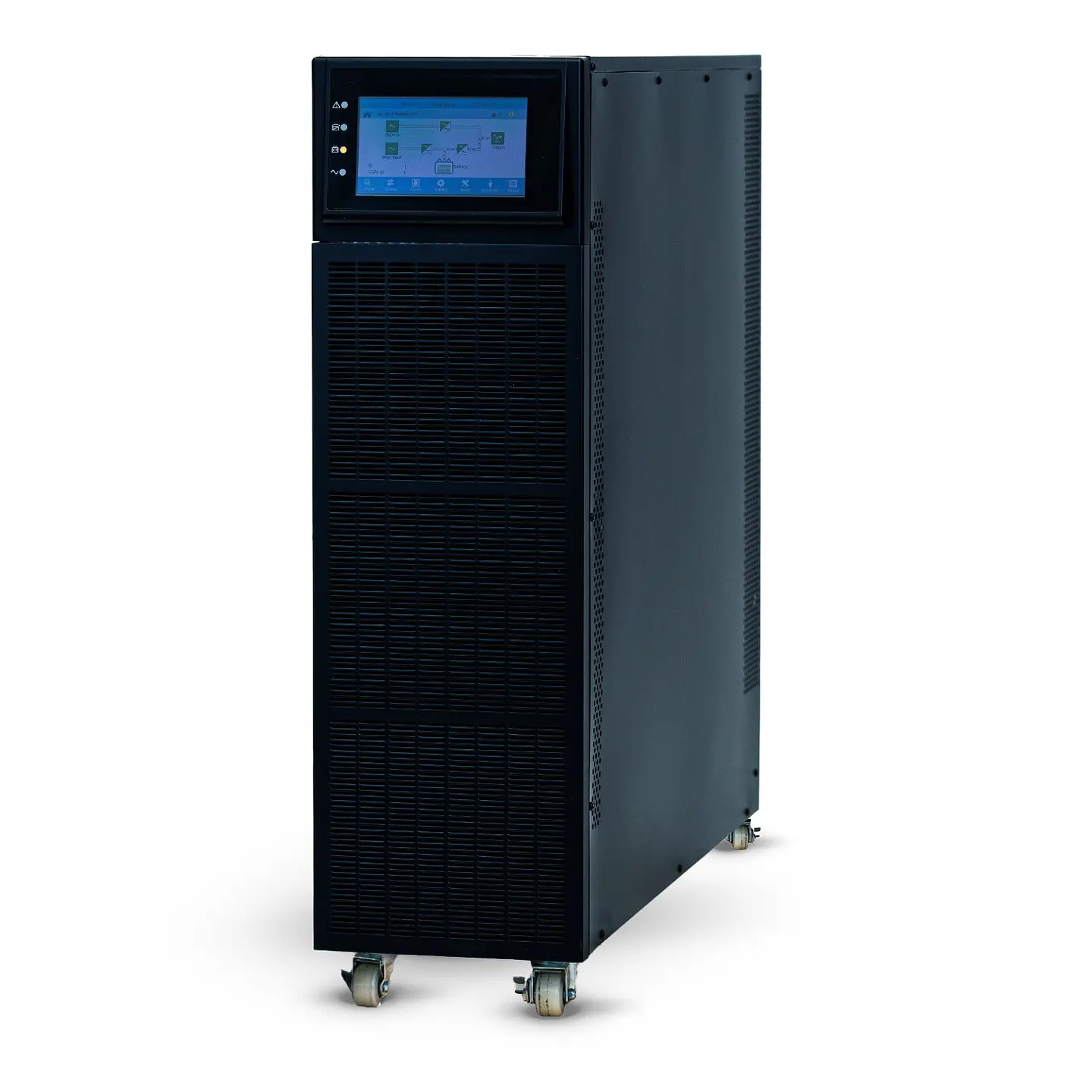

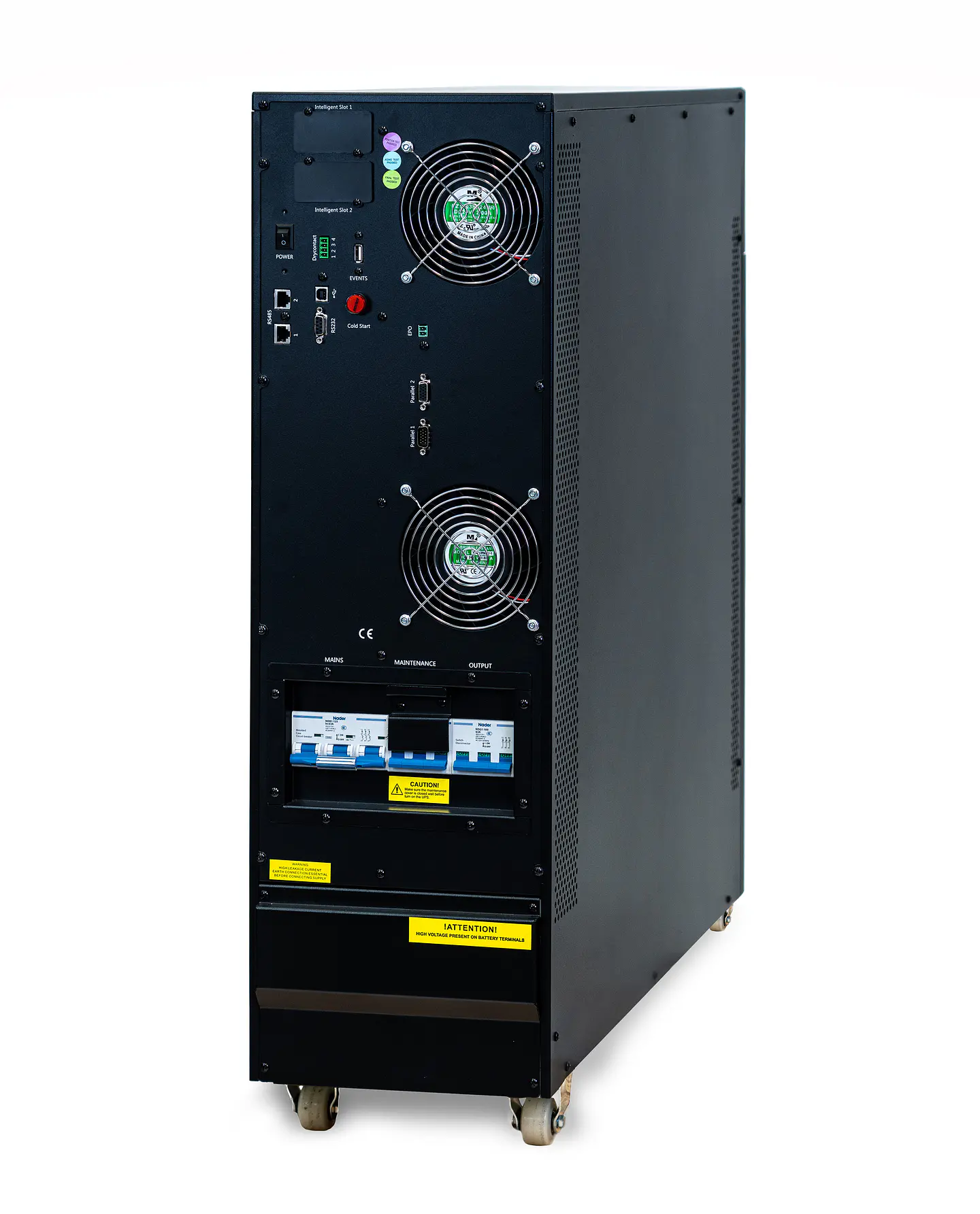

El UPS Online Trifásico 40kVA es un sistema de respaldo de energía de alta potencia y topología online doble conversión, diseñado para proteger instalaciones críticas frente a cortes eléctricos, variaciones de voltaje y perturbaciones de la red.

Gracias a su factor de potencia 1 (40kW reales), pantalla táctil de 7” y compatibilidad con sistemas en paralelo, es ideal para aplicaciones industriales, data centers, hospitales y sistemas de misión crítica.

Especificaciones Técnicas

Parámetros generales

• Topología: Online doble conversión
• Potencia: 40 kVA / 40 kW
• Factor de potencia salida: 1
• Formato: Torre
• Panel: Pantalla táctil 7” full color

Entrada

• Voltaje nominal: 380 / 400 / 415 V AC (3F + N + PE)
• Rango voltaje modo online: 208 – 478 V AC
• Rango voltaje modo bypass:
  • 380 V: hasta +25% (configurable)
  • 400 V: hasta +20%
  • 415 V: hasta +15%
  • Mínimo: hasta -45% (configurable)
• Frecuencia:
  • 45 – 55 Hz (50 Hz)
  • 54 – 66 Hz (60 Hz)
• Factor de potencia entrada: ≥ 0.99
• THDi: ≤ 3%

Salida

• Voltaje: 380 / 400 / 415 V AC (3F + N + PE)
• Regulación de voltaje: ±1%
• Frecuencia modo línea: ajustable ±1% a ±10%
• Frecuencia modo batería: 50 / 60 Hz ±0.1 Hz
• Forma de onda: Senoidal pura
• Factor de cresta: 3:1
• Distorsión armónica THDv:
  • ≤ 2% (carga lineal)
  • ≤ 5% (carga no lineal)
• Tiempo de transferencia: 0 ms

Eficiencia

• Modo línea: 94.5%

Banco de baterías

• Configuración: 60 baterías de 12V / 9Ah
• Sistema: Banco interno

Protección

• Sobrecarga:
  • ≤110%: 60 minutos
  • ≤125%: 10 minutos
  • ≤150%: 1 minuto

Conectividad y monitoreo

• Puertos: USB, RS232, RS485
• Paralelismo: Sí (expansión del sistema)
• Interfaces adicionales:
  • Puerto dry contact
  • Slot inteligente
• Opcionales: SNMP, relés, contacto seco
• Función: Monitoreo y shutdown remoto

Condiciones ambientales

• Temperatura operación: 0°C a 40°C
• Temperatura almacenamiento: -25°C a 55°C (sin baterías)
• Humedad: 0 – 95% (sin condensación)
• Altitud: < 1500 m
• Nivel de ruido: < 55 dB (a 1 m)

Especificaciones físicas

• Dimensiones netas: 828 × 250 × 868 mm
• Dimensiones embalaje: 928 × 358 × 935 mm
• Peso: 233 kg

Garantía

• UPS: 3 años
• Baterías: 2 años

Aplicaciones

• Data centers
• Industria pesada
• Hospitales y clínicas
• Telecomunicaciones
• Infraestructura crítica

Beneficios clave

• Alta potencia real (40kW)
• Trifásico industrial (3F + N + PE)
• Cero interrupción (0 ms)
• Pantalla touch avanzada
• Capacidad de paralelismo
• Amplio rango de operación eléctrica
• Alta eficiencia energética
