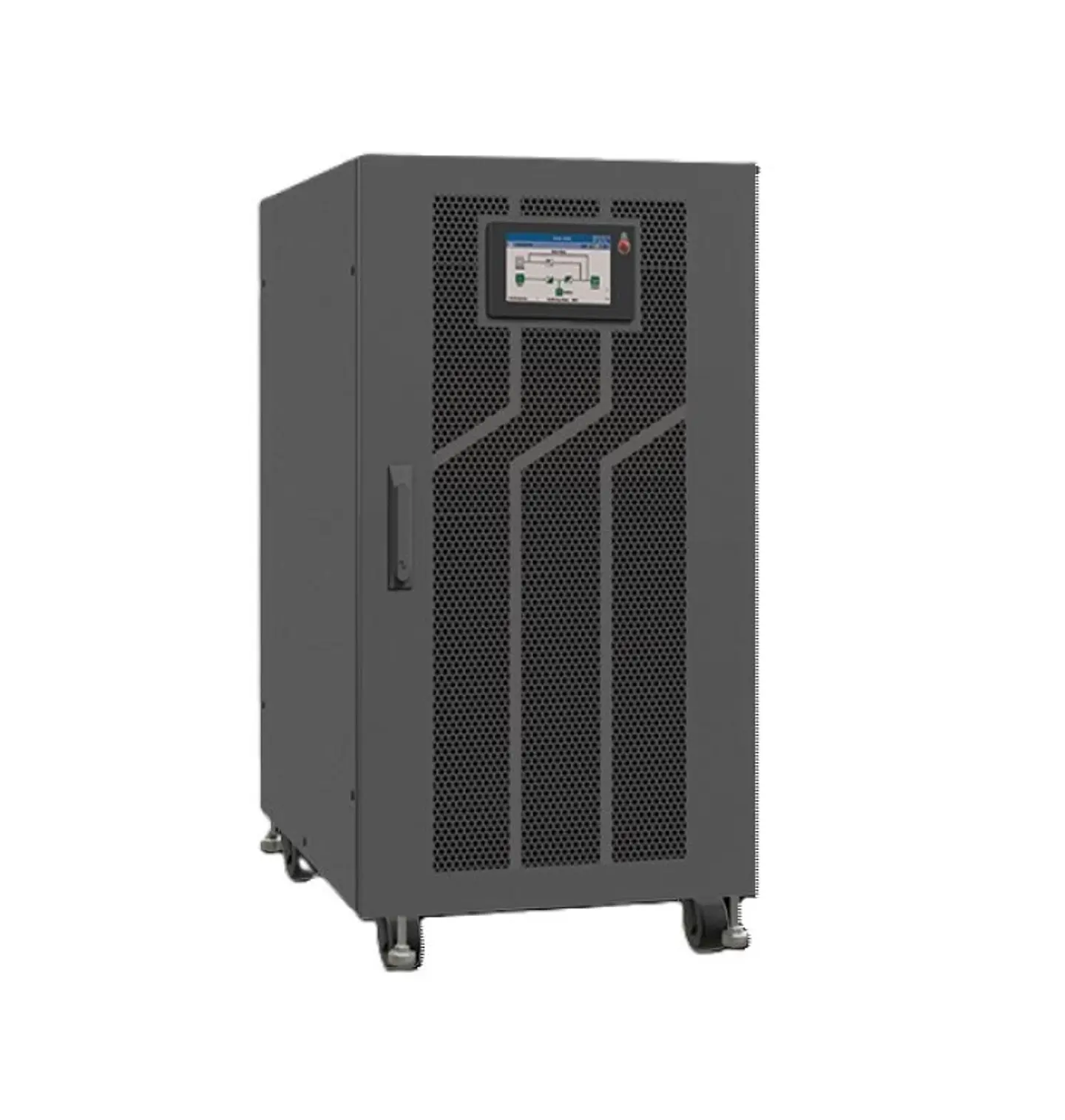

UPS OnLine Trifásico 60kVA 120x9Ah Tipo Torre 3 Años Garantía

Características Generales

• Topología: On Line
• Potencia VA/Watts: 60kVA / 60kW
• Factor Potencia Salida: 1
• Formato: Torre
• Panel: Pantalla Touch de 7″ full color

---

Entrada

• Voltaje nominal: 380/400/415 VAC (3Ph+N+PE)
• Rango Voltaje Modo en línea:
  • 208~485Vac media carga
  • 305~485V para plena carga
• Rango Voltaje Modo Bypass:
  • 220Vac: Máx Voltaje: +25% (opcional +10%, +15%, +20%)
  • 230Vac: Máx Voltaje: +20% (opcional +10%, +15%)
  • 240Vac: Máx Voltaje: +15% (opcional +10%)
  • Mín Voltaje: -45% (opcional -20%, -30%)
• Rango Frecuencia: 40~70Hz
• Factor de Potencia: ≥0,99
• Rango Frecuencia modo Bypass: Rango de sincronización de frecuencia ±10%
• Distorsión Armónica THDI: ≤3%

---

Salida

• Voltaje: 380/400/415 VAC (3Ph+N+PE)
• Regulación de Voltaje: ±1%
• Rango Frecuencia (Modo en Línea): Sincronizado con entrada; cuando frecuencia de entrada >±10 (±1% / ±2% / ±4% / ±5% opcional), salida (50/60Hz $\pm 0,1$Hz)
• Rango Frecuencia (Modo Batería): 50/60Hz $\pm 0,1$Hz
• Factor de Cresta: 3:1
• Forma de Onda: Sinusoidal pura
• Distorsión Armónica (THD):
  • ≤1% (carga lineal)
  • ≤4% (carga no lineal)
• Tiempo de Transferencia: 0 ms

---

Eficiencia

• Modo Línea: 96%

---

Baterías

• Voltaje de batería externo:
  • Voltaje Opcional: +/-180$V / $\pm 192$V / $\pm 204$V / $\pm 216$V / $\pm 228$V / $\pm 240$Vdc (30/32/34/36/38/40/pcs opcional)
  • Voltaje Opcional: $\pm 180$V / $\pm 192$V / $\pm 204$V / $\pm 216$V / $\pm 228$V / $\pm 240$V / $\pm 252$V / $\pm 264$V / $\pm 276$V / $\pm 288$V / $\pm 300$Vdc (30/32/34/36/38/40/42/44/46/48/50pcs opcional)
  • 360Vdc
  • 600Vdc (30-50 pcs):
    • 30 pcs definido.
    • 36~50 pcs sin reducción de potencia.
    • 32~34 pcs, factor de potencia de salida 0.9.
    • 30 pcs, factor de potencia de salida 0.8
• Corriente de carga: 20A
• Voltaje de batería interno: 3 grupos de 2*20 pcs de baterías 9Ah
• Corriente de carga: 4A

---

Protección

• Sobrecarga:
  • ≤110% sobrecarga por 60min
  • ≤125% sobrecarga 10min
  • ≤150% sobrecarga 1min

---

Conexión y Administración

• Puerto Comunicación: USB, RS232, RS485, Puerto paralelo, Puerto REPO, Puerto LBS, Puerto Backfeed
• Ranura inteligente: Tarjeta SNMP (opcional), tarjeta de relé (opcional)
• Interfaz de comunicación: Monitoreo y Shutdown.

---

Condiciones Ambientales

• Humedad de Operación: 0-95% (sin condensación)
• Temperatura de Operación: 0 ~ 40 °C
• Temperatura de Almacenaje: -25 ~ 55 °C (sin baterías)
• Altitud: < 1500m
• Nivel del Ruido: < 60dB (a 1 metro)

---

Características Físicas

• Peso neto: No especificado
• Tamaño Neto: 850x600x1200 mm
